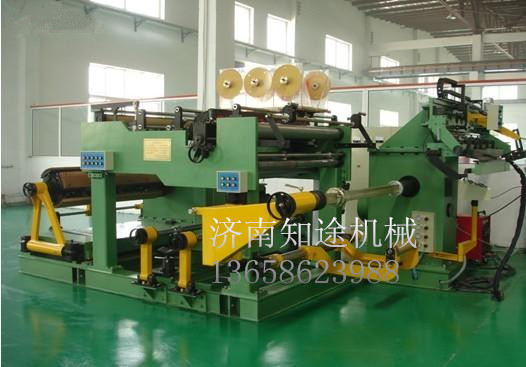

产品说明；（配套装置可根据客户要求定做） 用 途：该设备是绕制变压器箔式线圈的专用设备。 特 点；1该设备采用公司A791控制系统，自动开卷、纠偏，可根据张紧力大小，自行调整绕制扭矩。2编码器正反转计数，起始点可随意设定，断电记忆，多段线圈设定，总圈数误差为零。3自动焊接及滚刀剪。 设备组成： 1、箔材开卷机; 2、送料机构；3、压毛刺机构；4、导料机构；5、端绝缘开卷装置；6、层绝缘开卷机构；7、卷绕机构；8、控制装置；9、焊接机构 技术参数： 型号参数BR-1000BR-1400线圈箔带宽度≤1000≤1400线圈外径120－600150－800箔材厚度0.5－2 单、双层0.5－2 卷绕速度0－30r/min0－30r/min箔材最大涨紧力≤10KN、15KN≤20KN层间绝缘最大涨紧力≤1KN≤1KN主机外形尺寸长×宽×高3.5×2.8×2.单层5×2.8×2.4双层6×3.2×2.5安装容量26KW38KW |
